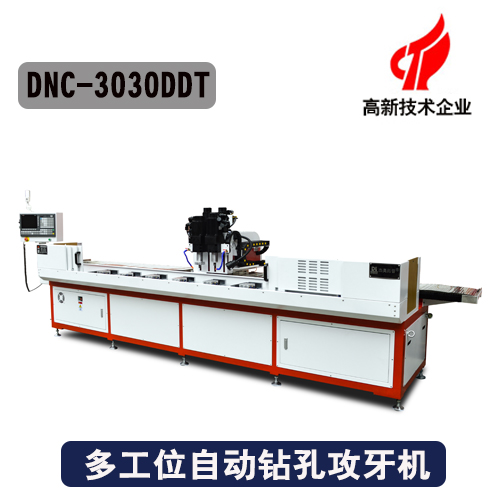

多工位自動鉆孔攻牙機 |
|
☆外形尺寸：4100*1000*1400
|
|
☆有效行程：3000*300*200mm
|
|
☆機床重量：1500KG
|
|
☆鉆孔范圍：1-16mm（可定制）
|
1、3030DDT自動鉆孔攻牙機配置6個氣動夾具工位，可一次性放置6件產品不停機循環(huán)加工或加工一件3米長工件
2、床身經過結構強化處理，多次淬火，震動小，穩(wěn)定性強
3、整機伺服電機傳動控制，定位精度0.01-0.02mm之間，穩(wěn)定性高
4、機床可通過電腦編程，手動編程，或CAD圖紙直接導入加工，操作簡便，全國各地提供免費上門培訓，無需編程基礎半天-1天可學會，不必另外請編程或操機，普通員工經培訓即可上崗操作
5、機床經過美國進口(API)激光干涉儀檢測、補償修正誤差，精度在0.02mm以內
| 項目/型號 | DNC-3030DT | 單位 |
| 機床外形尺寸（長X寬X高） | 4100*1000*1400 | mm |
| X軸行程（主軸左右移動） | 3000 | mm |
| Y軸行程（主軸前后移動） | 300 | mm |
| Z軸行程（主軸上下移動） | 200 | mm |
| 主軸端面至工作臺面距離 | 120 | mm |
| 工作臺尺寸（長X寬） | X3000，Y280 | mm |
| 承重 | 1500 | kg |
| T形槽尺寸 | 上寬13，下寬20 | mm |
| 鉆孔直徑范圍 | 0.3-16（可訂制） | mm |
| 攻絲直徑范圍 | 3-12（可訂制） | mm |
| 主軸轉速 | 0-24000（可選配） | rpm/min |
| 滾珠絲桿（X/Y/Z) | X,Y,Z:4020，2010，1605（臺灣原裝進口） | mm |
| 線性導軌 | X,Y,Z:20*2（臺灣原裝進口） | mm |
| 主軸電機 | 0.55/0.75/2.2 | kw |
| X、Y、Z軸快速進給 | 18000/18000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約10000 | 個 |
| 機床重量 | 約1500 | kg |
| 編程方式 | 手動編程，電腦編程兼用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
